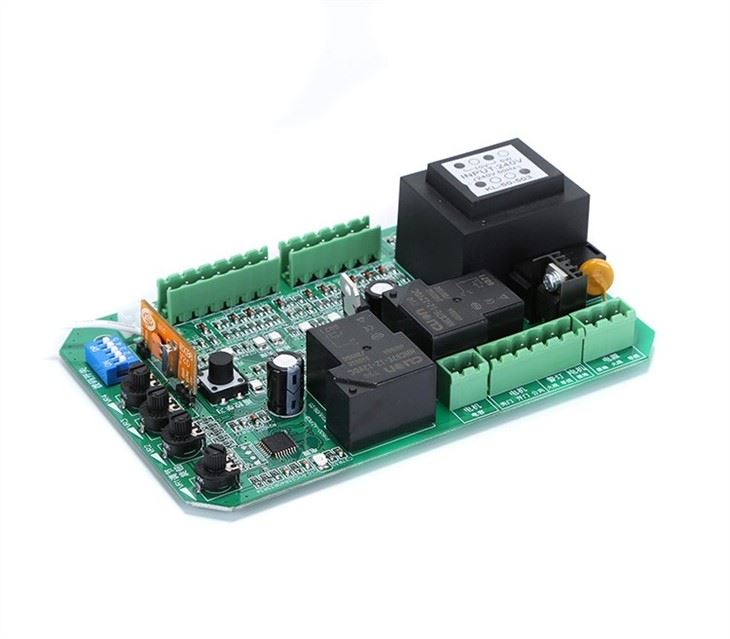

Smart Board vezérlő
1.110V/220 AC2.NYÁK NYÁK ANYAG -- FR-4.COMPATIBILITY--A vezérlőkártya csak a mi távirányítónkkal kompatibilis. Megrendelés előtt kérdezhet tőlünk.3.AUTOMATIKUS ZÁRÁSI IDŐ BEÁLLÍTÁSA--12s, 24s, 36s.4.TÁVIRÁNYÍTÓ--Ehhez a vezérlőpanelhez 25 távirányítót adhat hozzá.(ha szüksége van a távirányítóra, áruházunkból választhat.) Nagy hatótávolságú vezérlés, kompatibilis a HOMELINK rendszerrel, gyors és kényelmes.5.KÖNNYŰ TELEPÍTÉS ÉS BEÁLLÍTÁS--A telepítést és beállítást saját maga is elvégezheti a az utasításokat könnyedén.
Bekötési utasítás:
1. Csatlakoztassa az L és N csatlakozót az AC220V/50HZ tápegységhez; AC110V/60HZ; L az élő vezeték, N a semleges vezeték és a PE a földelő vezeték.
2. Csatlakoztassa a LAMP-t a D1, D2-hez; feszültség: AC220V/50HZ; AC110V/60HZ.
3. Csatlakoztassa az U motorvezetéket a REV motorvezetékhez, a W-t az FWD motorvezetékhez, és csatlakoztassa a V-t a motor közös vezetékéhez.
4. Csatlakoztassa a C, C csatlakozót a kondenzátor vezetékéhez.
Infravörös kapcsolat
Infravörös fotocella funkció: A zárási folyamatban, amikor a fotocella infravörös sugarát az érzékelési tartományban emberek vagy tárgyak takarják, a kapu azonnal kinyílik a biztonsági védelem érdekében.
A fotocella vevő és a fénysorompó adó közötti távolságnak 2 méternél nagyobbnak kell lennie, ellenkező esetben befolyásolja a fotocella indukcióját.
Ha csatlakoztatja az infravörös fotocellát, távolítsa el az IR és a GND közötti rövid kapcsolatot az X5 terminálon.
Beállítás és működés
Távirányítós működés
Három gombos üzemmódú távirányító: A főmotor NYITÁSA/ZÁRÁSA/LEÁLLÍTÁSA a távirányítón lévő három gombbal vezérelhető.
Egygombos üzemmódú távirányító: A főmotor NYITÁSA/ZÁRÁSA/LEÁLLÍTÁSA a távirányító egy gombjával vezérelhető.
Extra távirányító hozzáadása (távirányító tanulása): Távolítsa el a fő motorházat, majd vegye le a vezérlődoboz felső fedelét, nyomja meg az AN1 betanító gombot a vezérlőpanelen, és a LED2 jelzőfény villogni kezd. Nyomja meg egyszer a tanulni kívánt gombot a távirányítón, ekkor a LED2 kialszik. Nyomja meg kétszer ugyanazt a gombot a távirányítón, a LED2 többször felvillan és kialszik; távirányítós tanulás befejeződött. Maximum 25 távirányító tanulható meg.
Távirányító törlése: A betanított távirányítók törléséhez: nyomja meg és tartsa lenyomva az AN1 betanító gombot, a LED2 jelzőfény világít; Ezután engedje el, amíg a LED2 ki nem alszik. A lépések elvégzése után az összes megfelelő távirányító törlődik.
Megjegyzés: A kapunyitó kikapcsolásához állítsa a kaput középső helyzetbe, majd zárja le a tengelykapcsolót, és nyomja meg a külső gombkapcsoló nyitógombját a kapu kinyitásához. Ha a kapu nyitási iránya rossz, megváltoztathatja az irányt a vezérlőkártyán lévő SW1 billenőkapcsolóval, vagy kicserélheti a motor U és W fázissorrendjét. Ha a nyitási vagy zárási határérték hibás, cserélje ki a CLLM és a CLLM végálláskapcsoló vezetékeit. OPLM a vezérlőpanelen.
